編者按

介紹一種高精度鑄造鎂合金材料殼體零件的加工方法，從工藝方案、刀具選用、切削參數以及加工中的注意事項等方面闡述了整個加工過程，具有很強的操作性和指導性。

1 序言

自20世紀90年代初開始，國際上主要金屬材料的應用發展趨勢發生了變化，鋼鐵、銅和鋅等傳統材料的應用增長緩慢，而以鎂合金為代表的輕金屬材料異軍突起，其應用以每年20%的速度持續增長。鎂合金的密度約為1.7×103kg/m3，較鋁合金還輕1/3，其具有優良的導熱性、吸振性、抗沖擊性和耐磨性，還具有100%完全回收的特性，更符合當代對環境保護和可持續發展的要求。但是由于鎂合金具有化學活性大、熔點低（650℃）、線膨脹系數大（25.2×10-6/K）等特點，給其零件的加工帶來了很多難題[1]：極易產生化學腐蝕。加工過程中易燃燒。在切削力和夾緊力作用下，容易產生較大的彈性變形，使工件不易獲得較高的加工精度。因此，有必要對鎂合金高精度、復雜殼體類零件的加工工藝進行探索和研究。

2零件結構分析

紅外支架（見圖1）是我公司承接某研究所航天產品中重要的零件之一，材料是鑄造鎂合金ZM5[2]，其外形特殊，結構復雜，精度較高，最薄的壁厚為3mm，外形尺寸為280mm×280mm×290mm，內孔φ206mm，圓柱度0.01mm，表面粗糙度值Ra=0.4μm；φ76mm內孔的圓柱度0.006mm；兩側裝配面A面平面度要求0.01mm，表面粗糙度值Ra=0.4μm。

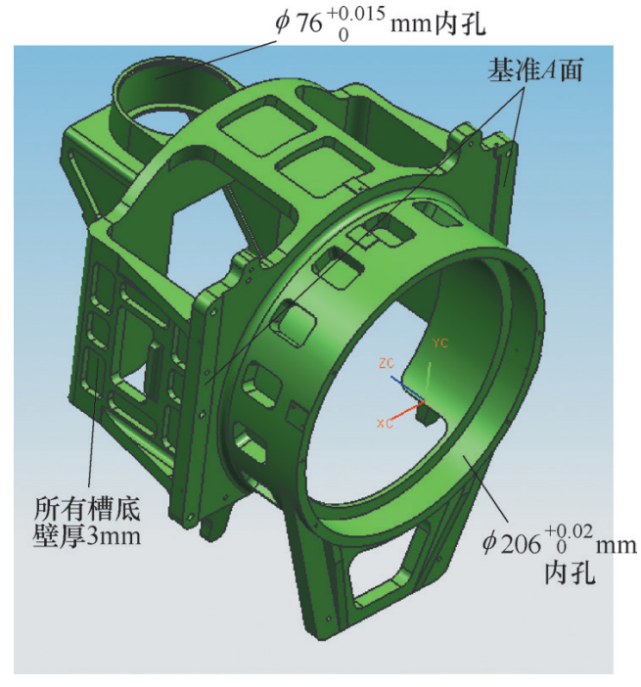

圖1　紅外支架

3工藝方案

通過對產品結構進行分析和研究，制定如下適合于鎂合金殼體加工的工藝方案，經過實踐加工，滿足產品高精度加工要求。

1）為避免零件腐蝕和出于安全的考慮，加工過程中不能使用切削液，而是采用空氣冷卻的方法進行冷卻。

2）制定合理的工藝方案，將加工分為粗加工、半精加工和精加工3個階段。粗加工階段去除大部分余量，半精加工階段將去重槽、外形中大部分的部位加工成形，精加工階段加工關鍵部位，每個階段都留有適當?shù)那邢饔嗔?，以減小切削力及加工中的應力產生的變形[3]。

3）在半精加工之后、精加工之前安排“高低溫時效處理”，來穩定零件的尺寸，以保證高精度尺寸及幾何精度的要求。

4）在裝夾零件的過程中，采用“打表壓緊法”對工件進行壓緊，避免了壓緊使工件產生的變形，以保證裝卸前后加工尺寸一致。

4具體實施方式

工藝方案的具體實施方式如下。

1）加工鎂合金零件的場地應通風、明亮和整潔，設備旁邊配置滅火用的干沙。采用空氣冷卻，壓力控制在0.45～0.50MPa，這樣可保證切屑及時脫離工件，帶走大量的切削熱量，從而避免引起零件的腐蝕和燃燒。

2）粗加工留量1.5mm，半精加工留量0.5mm。粗加工時需要去除大部分余量，將內部圓弧、方槽加工成形；半精加工時將外形筋、凸臺及各槽加工成形，內孔及A面各留量0.5mm。過薄的切屑容易使局部溫度急劇升高而造成切屑燃燒。注意最小進給量不要小于0.05mm，精加工時分為3次走刀，余量分配為0.30mm、0.12mm和0.08mm。

3）在半精加工之后、精加工之前進行“高低溫時效處理”，具體方法：先將零件放置在-50℃的冷凍箱中保持1h，然后將其取出，放置在100℃的烘箱中保持1h，這樣循環3次，每次交換過程不能超過1min，經過處理后，保證了最終加工的零件尺寸穩定不變化，滿足了圖樣設計要求。

4）由于鎂合金的彈性模量大，在切削力和夾緊力作用下，容易產生較大的彈性變形，所以在定位裝夾方面需要采取措施。首先選擇較好的定位基準面，壓緊力需要落在定位面上，不能產生空點。然后選擇較平整的B面為定位面，將B面精加工，要求平面度0.003mm，在加工B面的同時將A面見光，與B面保持垂直。這樣加工內孔與A面時，先將B面放在墊鐵上，B面的平整保證了定位的可靠性；隨后用小壓板從槽內側面進行壓緊，在擰緊螺母的過程中打表找正A面，表針應無變化，這種狀態下，壓緊前后工件不會產生變形，保證了加工后的尺寸要求。紅外支架定位壓緊位置如圖2所示。

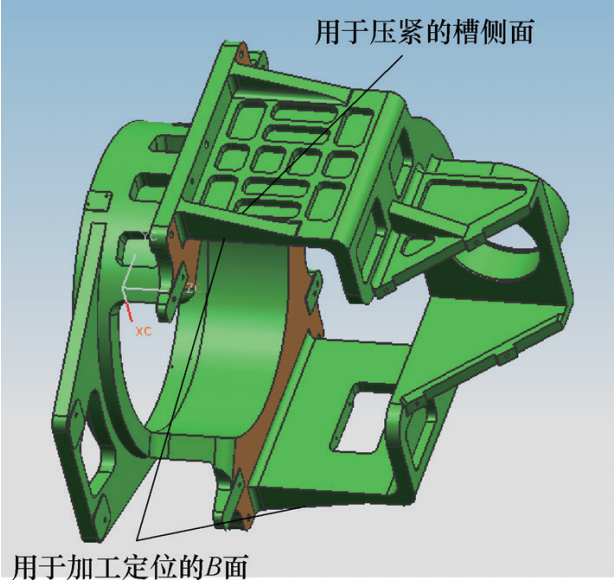

圖2　紅外支架定位壓緊位置

5）加工高精度A面時，為使切削力達到最小以減小變形，需要選擇合理的切削刀具和參數。粗加工刀具選擇φ16mm合金銑刀，前角4°，后角11°，螺旋升角30°，轉速5000r/min，進給速度vf＝1500mm/min，這樣不僅可以提高加工效率，而且轉速大時切屑易排出，可帶走大部分熱量，使工件減小變形；精加工時，也選擇φ16mm合金銑刀，但是刀具的幾何角度發生了變化，前角7°，后角17°，螺旋升角35°，轉速8000r/min，進給速度vf＝1000mm/min，刀具相對較鋒利，摩擦小，切削熱也小，達到了減小變形和提高加工質量的目的。

6）加工高精度孔特別是φ206mm孔時，由于大孔非常易變形，所以其加工方法、刀具及切削參數的選擇對加工精度都有影響。因銑削孔效率高，鏜削孔精度高，所以綜合考慮后，確定為銑-鏜加工方案。銑孔時，選擇φ18mm合金銑刀，轉速8000r/min，進給速度vf＝800mm/min，為后續鏜孔單邊留余量0.08mm，高轉速時不僅易排屑，而且加工效率高，使工件不會產生很大的變形；鏜孔時，選擇φ206mm大徑鏜刀，轉速300r/min，進給速度vf＝15mm/min，刀尖圓角r＜0.2mm，保持刀具的鋒利，較小的徑向力使孔不產生變形，保證了其加工精度。

紅外支架按照以上方法加工后，各高精度面、孔表面的表面粗糙度值Ra＜0.4μm，A面的平面度達0.008mm，φ76mm孔圓柱度達到0.005mm，φ206mm孔圓柱度0.009mm，尺寸及幾何精度全部滿足圖樣要求。

5結束語

本文結合具體加工實例，從工藝方案、刀具選用、切削參數及加工中的注意事項等方面，介紹了一種高精度鑄造鎂合金材料殼體零件的加工方法[4]。通過制定加工方案和具體實施，解決了鎂合金殼體易燃易腐、變形量大的材料弊端和鑄造殼體零件壁薄厚不均、結構復雜的加工難題，完美保證了高精度加工要求，具有很強的操作性和指導性，為同類零件加工提供了解決方案和加工經驗。

參考文獻：

[1]秦超，王麗萍. 淺談?dòng)糜谄嚿a(chǎn)中不同輕量化材料的加工工藝[J]. 汽車零部件，2021（4）：102-106.

[2]鄭偉，柳葉芳，業飛，等. 耐熱鎂合金材料的研究和應用現狀[J]. 世界有色金屬，2021（4）：125-126.

[3]王柱興，呂金旗，栗智鵬. 輕量化鎂合金輪轂生產工藝研究[J]. 汽車工業研究，2018（6）：52-55.

[4]胡乃金，孫光照. 機械加工中提高精度的工藝方法[J]. 中國新技術新產品，2015（7）：47.

本文發表于《金屬加工（冷加工）》2022年第4期第24~26頁，作者：山西平陽重工機械有限責任公司　王永軍，張青才，馬利民，原標題：《高精度鑄造鎂合金殼體加工方法》。
